1300 nm 3535 infrapuna LED-i peamised tehnilised andmed
Järgmised spetsifikatsioonid on ette nähtud optilise süsteemi integreerimise ja infrapunarakenduste arendamise toetamiseks.
| Osa number | GTY-3535R1300-1CC0-G1D2M |
| Tipplainepikkus | 1300 nm |
| Paketi tüüp | 3535 Keraamika |

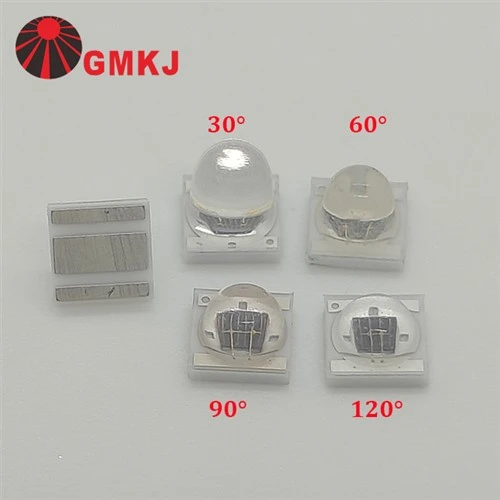

| Vaatenurk | 30 kraadi / 60 kraadi / 90 kraadi / 120 kraadi |
| Edasivool | 700mA |
| Töötemperatuur | -40 kraadi kuni +85 kraadi |
1300 nm LED-testi aruanne
|
|
|
|
1300 nm 3535 infrapuna LED-i peamised tehnilised andmed
Materjali tuvastamiseks optimeeritud 1300 nm spektraalväljund
3535 LED-massiivi, mis on paigaldatud alumiiniumist/vasest PCB-le
1300nm 3535 LED-paketi mõõtmed
1300 nm 3535 NIR LED-i elektriline jõudlus
Allpool loetletud elektrilised väärtused kajastavad stabiilse infrapunakiirguse standardseid töötingimusi.
|
Parameeter |
Sümbol |
Tingimused |
Min |
Keskm. |
Max |
Ühikud |
| Edasimineku pinge (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Soojustakistuse ühendus plaadiga (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
kraad /W |
|
Kiirgusväljund (光功率) |
Φe |
IF=700mA |
100 |
-- |
120 |
mW |
|
Tipplainepikkus (峰值波长) |
λp |
IF=700mA |
1300 |
-- |
1350 |
nm |
|
Temperatuuri koefitsient edasivoolu pinge (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/ kraad |
|
Pöördvool (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Vaatenurk [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
| Need elektrilised omadused toetavad ühtlast väljundit, mis on vajalik materjalide eristamiseks ja spektraalreaktsiooni analüüsiks. |
Kuidas 1300 nm infrapunavalgus toetab materjali analüüsi
Spektrikontrollisüsteemides mõjutab lainepikkuse valik erinevate materjalide tuvastamist ja eraldamist.
Umbes 1300 nm juures on mõnel ainel paremini eristatav reageerimiskäitumine võrreldes lühema infrapuna lainepikkusega, mis võib parandada analüüsi tõhusust teatud tööstuslikes keskkondades.
Tüüpilised integratsioonistsenaariumid hõlmavad järgmist:
Spektraalse kontrolli seadmed
Materjali analüüsisüsteemid
Tööstuslikud sorteerimisseaded
NIR{0}}abiga masinnägemisplatvormid
1300 nm 3535 LED-i tehnilisi andmeid ja lainepikkuste teavet saab vaadata otse sellel lehel olevalt andmelehelt.
Kui teie projekt hõlmab infrapunakontrolli või spektraalreaktsiooni{0}}hinnangut, võib GMKJ pakkuda tuge erinevate optiliste ja struktuurinõuete alusel.
Tehniline tugi ja projekti arutelu
Lainepikkuse valiku, rakenduste toe või NIR/SWIR LED-idega seotud näidistaotluste saamiseks võtke ühendust:
Jennin
GMKJ LED|NIR & SWIR lahendused
E-post: gmkj06@gmleds.com
WhatsApp: +86-18878641376
