SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED spetsifikatsioonid
| Toote nimi | SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED |
| Osa number | GD-3535R2200-1CC0-D7D2M |
| Laastude kaubamärk | Jaapani Dowa krõpsud |
| Tootja bränd etiketil |
GMKJ kaubamärk Tootja Guangmai Technology Co., Ltd, mis asub Hiinas Shenzhenis |
| Sisend |
0,5–1,0 V alalisvoolu IFmax 1500 mA jaoks |
| Valgus-/ kiirgusvoog |
20-30mW 1000mA sisendi puhul tipplainepikkusega 1700-1800nm ja 1800-1900nm; 10-15mW 1000mA sisendil tipplainepikkusega 2100-2200nm, 2200-2300nm ja 2300-2400nm; |
| Valgustuse efektiivsus |
SWIR-i LED-ide jaoks pole LM/W-d, kogu kiirgusvõimsus on nende SWIR-lainepikkuste jaoks nähtamatu valgus |
| Lainepikkus/värv |
SWIR-i lainepikkus on saadaval: 1700-1800 nm; 1800-1900 nm; 2100-2200 nm; 2200-2300 nm; 2300-2400 nm;
GMKJ-l on ka teisi SWIR-i lainepikkusi, mis töötavad allpool spektris 3535 smd LED pkg: 1030-1050 nm; 1060-1080 nm; 1200-1250 nm; 1300-1350 nm; 1400-1450 nm; 1500-1550 nm; 1570-1580 nm; 1630-1650 nm; |
| Võimsus |
1-2 vatti, IFmax 1500 mA Soovitatav on pidev valgustus ainult pärivoolu 700-1000 mA korral |
| Pakendi materjal |
ALN keraamiline, 3,5x3,5 mm suurus smd led |
| Valgustuse nurk |
120 kraadi valgustusnurk, silikoonklaas, tavaline
Meil on siin saadaval ka teisi kitsaid valgustusnurki: 30 kraadi / 60 kraadi / 90 kraadi
|
| Hind | Hinna saamiseks võtke ühendust GMKJ-ga |
| Minimaalne tellimuse kogus |
Oleneb laos saadavusest: Kui meil on laoseisu valmis, siis on siin vastuvõetav isegi 10 tk proovide testimise eesmärgil. Kui laoseisu pole, vajame ebaregulaarse SWIR-lainepikkuse jaoks minimaalset tellimuse kogust vähemalt 50–100 tk. |
| Garantii | 4 aastat |
| OEM-teenus |
1. SKD osad saadaval; 2. Vajaliku suurusega kohandatud LED-massiv on siin OK. |
GMKJ SWIR 3535 SMD LED tootenimekiri vahemikus 1000 nm kuni 2400 nm:
| Osa number | VÕIMSUS | Värvi spetsifikatsioonid | Kiipide spetsifikatsioonid | Sisestusandmed | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Taiwan Epileds 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 1,0-1,4 V 700 mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | Hiina Sanan 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 1,0-1,4 V 700 mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Taiwan Epileds 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 1,0-1,4 V 700 mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Taiwan Epileds 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,8-1,4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Taiwan Epileds 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,8-1,4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Taiwan Epileds 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,6-1,2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Taiwan Epileds 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,6-1,2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Taiwan Epileds 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,6-1,2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Taiwan Epileds 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,6-1,2V 700mA | ||
| GD-3535R1700-D7D2 | 1-2W | SWIR 1700-1800nm | Jaapan Dowa 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,5-1,0 V 1000 mA | ||
| GD-3535R1800-D7D2 | 1-2W | SWIR 1800-1900nm | Jaapan Dowa 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,5-1,0 V 1000 mA | ||
| GD-3535R2100-D7D2 | 1-2W | SWIR 2100-2200nm | Jaapan Dowa 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,5-1,0 V 1000 mA | ||
| GD-3535R2200-D7D2 | 1-2W | SWIR 2200-2300nm | Jaapan Dowa 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,5-1,0 V 1000 mA | ||
| GD-3535R2300-D7D2 | 1-2W | SWIR 2300-2400nm | Jaapan Dowa 42mil / 30 kraadi, 60 kraadi, 90 kraadi, 120 kraadi | 0,5-1,0 V 1000 mA | ||

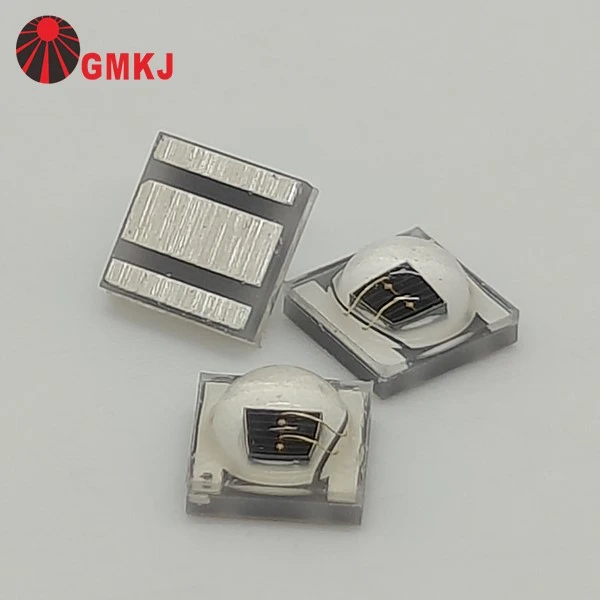

SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED picture
 |
 |
|
120 kraadi valgustusnurgaga LEDid |
30 kraadi, 60 kraadi ja 90 kraadi 3535 smd LED-id, mis on joodetud 8 mm ümara kujuga trükkplaatidele |
Alumiiniumist LED PCBA, mille on kokku pannud GMKJ (PCB joonis ja BOM, mille pakuvad meie kliendid)
GMKJ-l on oma -oma SMT LED trükkplaatide montaažiliin, sealhulgas automaatne korjamis- ja paigutusmasin, automaatne jootmispasta pealekandmismasin, kõrge temperatuuriga tagasivooluahi.
Oleme võimelised tegema oma klientide jaoks LED-i trükkplaatide kokkupanekut, kui nad suudavad meile esitada trükkplaatide joonise ja PCB-plaatide BOM-i loendi.
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED dimensioon
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LEDElektrilised andmed
|
Parameeter |
Sümbol |
Tingimused |
Min |
Keskm. |
Max |
Ühikud |
|
Edasivoolu pinge (正向压降) |
VF |
IF=1000mA |
0.50 |
-- |
1.20 |
V |
|
Soojustakistuse ühendus plaadiga (热阻) |
RΘJ-B |
IF=1000mA |
-- |
5 |
-- |
kraad /W |
|
Kiirgusvoog (光功率) |
Φe |
IF=1000mA |
10 |
-- |
15 |
mW |
|
Tipplainepikkus (峰值波长) |
λp |
IF=1000mA |
2200 |
-- |
2300 |
nm |
|
Temperatuuri koefitsient edasivoolu pinge (正向压降之温度系数) |
∆VF/∆T |
IF=1000mA |
−− |
-- |
−− |
mV/ kraad |
|
Pöördvool (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Vaatenurk [1] (发光角度) |
2Θ1/2 |
IF=1000mA |
−− |
120 |
−− |
Deg |
Mis rakendus on 2200 nm SWIR-leedide jaoks?
Umbes 2200 nm SWIR-i LED-e kasutatakse peamiselt materjali analüüsiks, mitte valgustamiseks.
Sellel lainepikkusel on erinevatel materjalidel (nagu plast, vesi ja orgaanilised ühendid) tugevad neeldumisomadused, seega on see kasulik:
- Spektroskoopia ja materjali tuvastamine
- Plasti sorteerimis- ja taaskasutussüsteemid
- Niiskuse ja koostise analüüs toidus või põllumajanduses
- Mõned tööstusliku kontrolli rakendused SWIR-kaameratega
Sellelt lehelt saate alla laadida seotud SMD LED-ide andmelehe.
Kui vajate lisateavet, nagu hind, minimaalne tellimuse kogus, laoseis ja tarneaeg, võtke ühendust otse GMKJ LED-idega!
Oleme alati teie jaoks olemas!
